◎余熱鍋爐
   余熱鍋爐是余熱發電系統中吸收余熱、產生蒸汽、帶動汽輪機的關鍵設備。一般由汽包、過熱器、蒸發器、省煤器等部分組成，其參數依據可利用的余熱量來確定，而汽輪機、發電機主要依據余熱鍋爐的規格來選型。

◎汽輪機
   汽輪機又稱蒸汽透平，是將蒸汽熱能轉換成為機械功的旋轉式動力機械。來自鍋爐的蒸汽進入汽輪機后，依次經過一系列環形配置的噴嘴和動葉，將蒸汽的熱能轉化為汽輪機轉子旋轉的機械能，其主要作發電用的原動機，也可直接驅動各種泵、風機、壓縮機等，還可以利用汽輪機的排汽或中間抽汽滿足生產和生活上的供熱需要。
   汽輪機按其排汽方式可分為凝汽式和背壓式兩類。凝汽式汽輪機的排汽在低于大氣壓的狀態下進入凝汽器凝結成水。它具有較高的熱能 - 電能裝換率，廣泛應用于大功率發電機組。
   在凝汽式汽輪機中，若在某一級后將部分蒸汽于該點壓力下引出，并用作工業過程用汽或生活用汽，這類汽輪機稱為抽汽式汽輪機。抽汽式汽輪機可以在不同壓力點多次抽汽，這類機型廣泛用于熱電聯產。
   背壓式汽輪機的排汽壓力高于大氣壓力，排汽可作為工業用氣源，一般功率較小。如用于驅動發電機，其發電量取決于工業用蒸汽的需要量。若背壓式汽輪機的排汽用作其他中、低壓汽輪機的汽源，則該汽輪機稱為前置式汽輪機。
   此外，汽輪機還可按汽流方向分為軸流式和輻流式，按結構分為單級和多級。以發電為主要目的的現代大功率汽輪機廣泛采用軸流式、多級、高初參數、凝汽式（或抽汽式）機組。

◎發電機
   發電機是將機械能轉變?yōu)殡娔艿碾姍C，通常由汽輪機、水輪機或內燃機驅動。發電機分直流發電機和交流發電機兩大類，后者又可分為同步發電機和異步發電機，現代發電系統中最常用的是同步發電機。它由直流電流勵磁，既能提供有功功率，也能提供無功功率，可滿足各種負載的需要。異步發電機沒有獨立的勵磁繞組，其結構簡單，操作方便，但不能向負載提供電容器。直流發電機有換向器，結構復雜，價格較貴，易出故障，維修困難，效率也不如交流發電機。

余熱發電熱力系統：

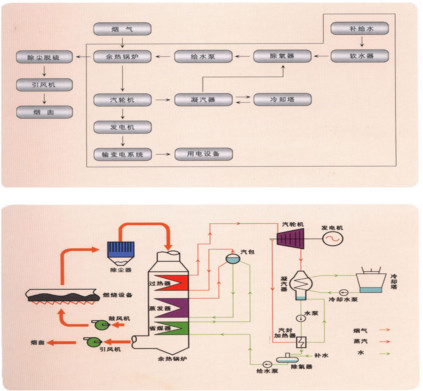

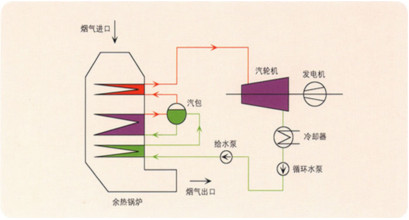

◎單壓系統
   采用單級進汽汽輪機及單壓余熱鍋爐的單壓不補汽系統，該系統余熱鍋爐排煙溫度一般在170°C左右，排氣可用于烘干物料，其系統示意圖如下：

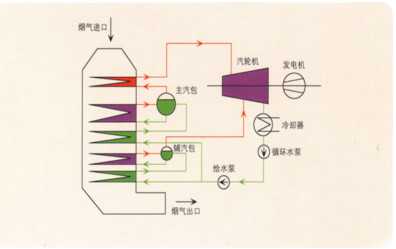

◎ 雙壓系統
   采用補汽式汽輪機的雙壓單級補汽系統，余熱鍋爐生產兩個不同壓力的蒸汽，一為主蒸汽，另一個為低壓補汽，其系統示意圖如下：

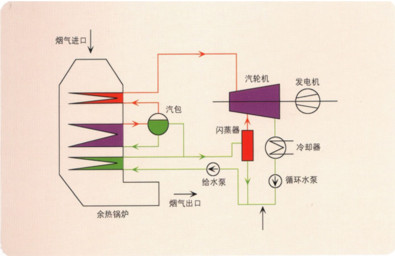

◎復合閃蒸系統
   采用補汽式汽輪機的復合閃蒸單級補汽系統，余熱鍋爐生產主蒸汽的同時生產高溫?zé)崴�，高溫�(zé)崴�再降壓蒸發出二次蒸汽，二次蒸汽補入汽輪機，其系統示意如下：

◎余熱發電熱力系統比較
   要想多發電就應盡量提高蒸汽除參數，即提高過熱蒸汽溫度和過熱蒸汽壓力。但過熱蒸汽壓力、鍋筒壓力、飽和溫度三者密切相關，只有高于飽和溫度以上區段的廢氣才可以加熱過熱蒸汽，因此產生過熱蒸汽的能力受到限制。一般說來，過熱蒸汽產汽量和飽和水產量二者不完全匹配，需要進行平衡優化計算和設計，采取一些必要的措施。如設低壓蒸發受熱面和低壓省煤器以使排煙溫度降至90~100°C，即所稱的雙壓系統�；蛘卟涣碓黾拥蛪合到y(tǒng)，僅使飽和水量增加，設置閃蒸系統，將多余的高壓飽和水通過減壓閃蒸出飽和蒸汽補進汽輪機發電，即所謂的復合閃蒸補汽系統。
   在相同的條件下，單壓、雙壓、閃蒸三種系統中，單壓系統發電能力最低。以某水泥企業余熱發電項目為例，主蒸汽壓力為1.7Mpa時，鍋筒飽和溫度為204°C，考慮到換熱溫差，SP爐的出口廢氣溫度不可能低于210°C，同樣由于飽和溫度的限制，冷卻機廢氣通過AQC爐生產主蒸汽后，廢氣溫度也在200°C以上。而這樣溫度的廢氣，其熱量也只能用于加熱鍋爐給水，由于給水量和給水溫度的限制，冷卻機廢氣溫度經AQC蒸發段和給水加熱段后的出口廢氣溫度也不可能降至140°C以下，由于廢氣余熱不能得以充分利用，相應影響發電能力。
   采用雙壓系統時，發電能力最高。由于設置了低壓蒸發段，低壓蒸汽壓力低，低壓段鍋筒飽和溫度也低，再加上設置了低壓省煤器加熱器，排煙溫度能降到95°C以下。
   采用復合閃蒸單級補汽系統，發電能力處于中等，是由于廢氣經AQC余熱鍋爐生產主蒸汽后，再經省煤器加熱段生產高溫?zé)崴�，生產出的熱水大部分作為兩臺余熱鍋爐蒸發段的給水，余下的高溫?zé)崴��?jīng)過閃蒸器生產出低壓飽和蒸汽，低壓飽和蒸汽補進汽輪機發電，閃蒸器的出水混和汽輪機的凝結水作為鍋爐的給水，由于閃蒸器的出水溫度為閃蒸器所產蒸汽壓力下對應的飽和溫度，高于汽輪機的排汽溫度，雖然廢氣余熱被充分利用，但由于閃蒸器的出水焓未能轉換為電能，故發電能力在前兩種系統之間。
